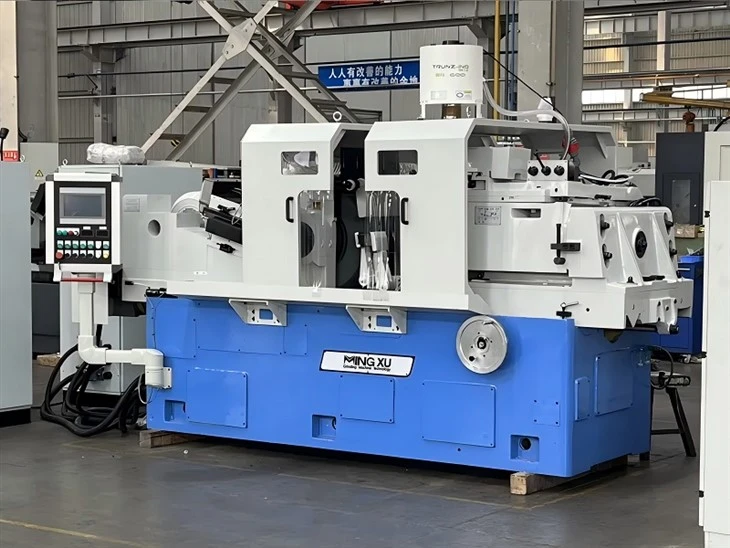

Rota Wide Centerless Grinder Magni
Il--grinder bla ċentru tar-rota wiesgħa (MX-M11200) huwa apparat li jwettaq tħin ċilindriku estern billi juża rota tat-tħin u rota gwida fil-preżenza tal-ebda appoġġ taċ-ċentru. Jintuża għall-magni bil-plunge u through-feed ta' partijiet tax-xaft u tal-kmiem b'dijametri ta' 10–200 mm.
- Kunsinna Mgħaġġla
- Assigurazzjoni tal-Kwalità
- Servizz tal-Klijent 24/7
Introduzzjoni tal-Prodott
Introduzzjoni
Il--grinder bla ċentru tar-rota wiesgħa (MX-M11200) huwa apparat li jwettaq tħin ċilindriku estern billi juża rota tat-tħin u rota gwida fil-preżenza tal-ebda appoġġ taċ-ċentru. Jintuża għall-magni bil-plunge u through-feed ta' partijiet tax-xaft u tal-kmiem b'dijametri ta' 10–200 mm.
Speċifikazzjoni
|
Isem tal-Prodott |
Rota Wide Centerless Grinder Magni |
|
Mudell |
MX-M11200 |
|
Plunge-feed |
|
|
Dijametru tat-Tħin |
10-200mm |
|
Max. Tul tat-Tħin |
590mm |
|
Permezz ta'-feed |
|
|
Dijametru tat-Tħin |
10-200mm |
|
Speċifikazzjoni tar-rota tat-tħin |
P500x600x305mm |
|
Speċifikazzjoni tar-Rota li tirregola |
P350x600x203mm |
|
Veloċità tar-Rota tat-Tħin |
1330r/min |
|
Veloċità tar-Rota li tirregola (bla pass) |
10-200r/min |
|
Angolu ta' Dawwar tal-Qafas tar-Rota li Jirregola |
|
|
Vertikali |
-2 grad - +4 grad |
|
Orizzontali |
0 grad - +3 grad |
|
Qafas tar-rota tat-tħin Ammont ta 'għalf min |
0.002mm |
|
Ammont tal-Għalf Min tal-Qafas tar-Rota li Jirregola |
0.01mm |
|
Ammont/Diviżjoni tal-Għalf tal-Greening Wheel Dresser |
0.01mm |
|
Ammont/Diviżjoni tal-Għalf ta' Wheel Dresser li jirregola |
0.01mm |
|
Għoli Mill-Linja Ċentrali tal-Gri. Rota & Reg. Rota Biex Xogħol Mistrieħ |
290mm |
|
Qawwa Totali |
|
|
Mutur tar-rota tat-tħin |
37KW |
|
Mutur tar-Rota li Jirregola |
3KW |
|
Provvista tal-Enerġija |
3N 50Hz 380V |
|
Dimensjoni tal-Magni (LxWxH) |
3500x1850x1720mm |
|
Piż tal-Magni |
Madwar 10000Kg |
|
Preċiżjoni (Bars Standard) |
|
|
Roundness |
0.002mm |
|
Ċilindriċità |
0.005mm |
|
Ħruxija |
Ra0.32μm |
Karatteristiċi
Kklampjar imnaqqas:Ir-rota tat-tħin wiesgħa ta '600 mm tespandi l-firxa ta' kuntatt axjali, li tippermetti permezz ta '-maċinazzjoni ta' għalf li kontinwament tkopri żoni itwal, u b'hekk tnaqqas l-ikklampjar u l-ippożizzjonar ripetuti.
Dimensjonijiet Kontrollabbli:L-għalf minimu tar-rota tat-tħin huwa 0.002 mm, ir-rota ta 'gwida hija 0.01 mm, u l-indiċi tal-ilbies huwa 0.01 mm, li jippermetti li l-kumpens dimensjonali jiġi aġġustat f'inkrementi fissi.
Binarju aġġustabbli:Ir-rota ta 'gwida għandha regolazzjoni ta' veloċità stepless ta '10-200 r/min, flimkien ma' angolu ta 'swing ta' -2 grad sa +4 grad (vertikali) u 0 grad sa +3 grad (orizzontali), li tikkontrolla l-veloċità tal-għalf tal-biċċa tax-xogħol u t-trajettorja tal-moviment.
Kopertura ta' Daqsijiet Multipli:Applikabbli għal dijametri ta '10-200 mm, flimkien ma' struttura ta 'għoli taċ-ċentru ta' 290 mm, daqsijiet differenti tal-biċċa tax-xogħol jistgħu jiġu pożizzjonati billi jiġu aġġustati r-rota ta 'gwida u l-pjanċa ta' appoġġ.
Applikazzjonijiet
Partijiet tal-Karozzi:Użat għall-magni tad-dijametru ta 'barra ta' vireg li jassorbu x-xokk u xaftijiet tas-sewqan, li jappoġġjaw tmigħ kontinwu għall-produzzjoni tal-massa.
Berings u Partijiet Standard:Użat għall-magni ta 'ċrieki u labar ta' barra, u jikseb tul fiss u kontroll tal-konsistenza.
Komponenti idrawliċi:Użat għall-magni tal-qlub tal-valv u l-planġers, li jissodisfaw ir-rekwiżiti dimensjonali tat-tgħammir.
Makkinarju Ġenerali:Użat għall-magni ta 'diversi xaftijiet u komponenti ta' gwida, li jnaqqas il-ħtieġa għal konfigurazzjonijiet multi-mudell.
