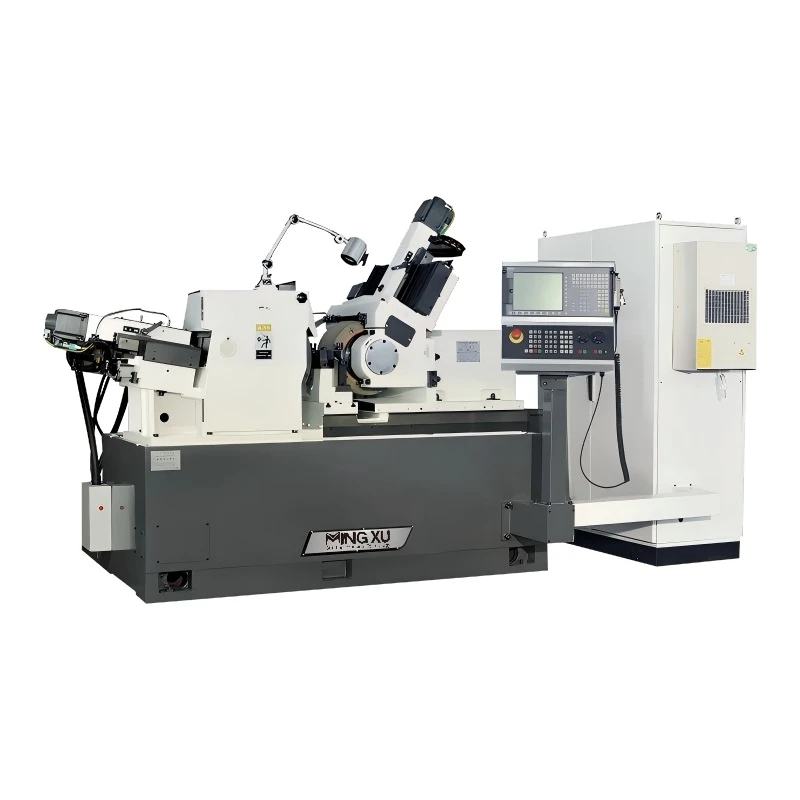

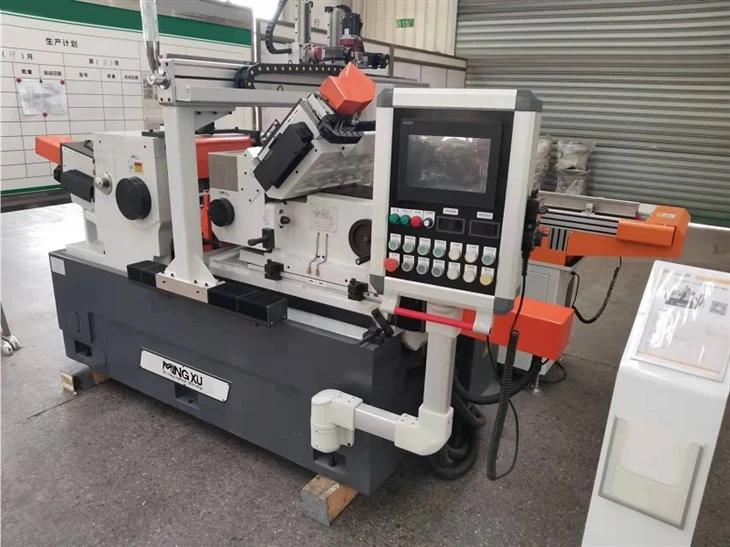

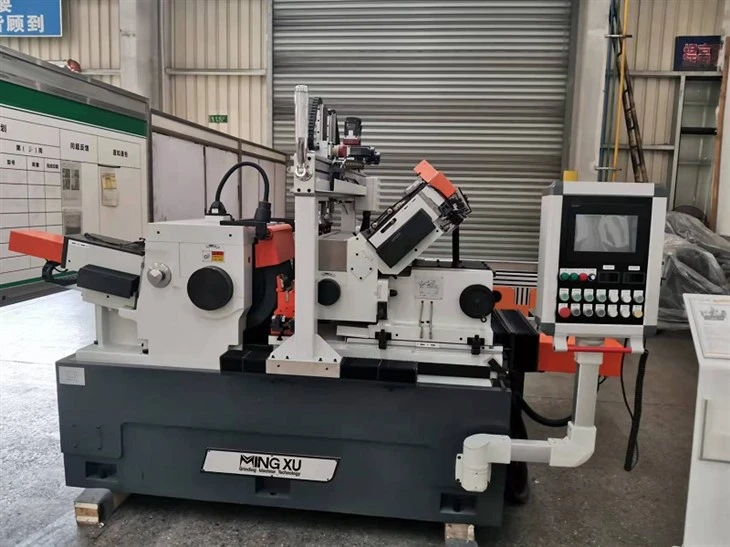

Tagħmir CNC Centerless Tħin
It-tagħmir tat-tħin mingħajr ċentru CNC huwa tip ta 'għodda tal-magni CNC li juża l-azzjoni magħquda ta' rota tat-tħin u rota ta 'gwida biex itħan id-dijametru ta' barra ta 'korp li jdur mingħajr appoġġ tat-toqba taċ-ċentru.
- Kunsinna Mgħaġġla
- Assigurazzjoni tal-Kwalità
- Servizz tal-Klijent 24/7
Introduzzjoni tal-Prodott
Introduzzjoni
It-tagħmir tat-tħin mingħajr ċentru CNC huwa tip ta 'għodda tal-magni CNC li juża l-azzjoni magħquda ta' rota tat-tħin u rota ta 'gwida biex itħan id-dijametru ta' barra ta 'korp li jdur mingħajr appoġġ tat-toqba taċ-ċentru.
Speċifikazzjoni
|
Isem tal-Prodott |

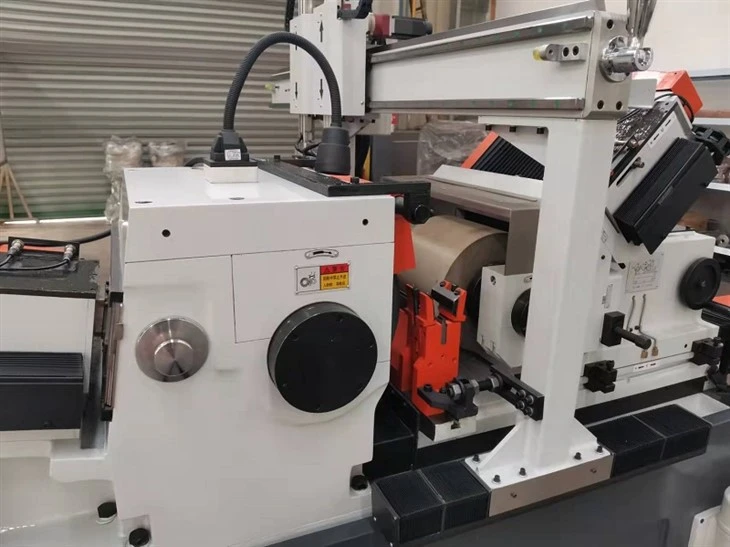

Preċiżjoni Super Għolja Centerless Grinder |
|
Mudell |
MX-S200 |
|
Plunge-feed |
|
|
Dijametru tat-Tħin |
2-60mm |
|
Max. Tul tat-Tħin |
190mm |
|
Permezz ta'-feed |
|
|
Dijametru tat-Tħin |
2-60mm |
|
Speċifikazzjoni tar-rota tat-tħin |
P500x200x305mm |
|
Speċifikazzjoni tar-Rota li tirregola |
P350x200x203mm |
|
Veloċità tar-Rota tat-Tħin |
1338r/min |
|
Ir-regolazzjoni tal-veloċità tar-rota (bla pass) |
10-200r/min |
|
Angolu tad-Dawwar tal-Qafas tar-Rota li Jirregola |
|
|
Vertikali |
-2 grad - +5 grad |
|
Orizzontali |
-1 grad - +3 grad |
|
Ir-Rota li tirregola l-Ammont tal-Għalf Min |
0.001mm |
|
Tħin Wheel Dresser Min Għalf Ammont |
0.001mm |
|
Għoli Mill-Linja Ċentrali tal-Gri. Rota & Reg. Rota Biex Xogħol Mistrieħ |
200mm |
|
Fluss tal-Ilma |
50L/min |
|
Qawwa Totali |
|
|
Mutur tar-rota tat-tħin |
18.5KW |
|
Mutur tar-Rota li Jirregola |
3KW |
|
Mutur tal-Pompa tal-Ilma |
0.25KW |
|
Mutur tal-Pompa tal-Lubrikazzjoni |
0.09KW |
|
Mutur Separatur manjetiku tal-likwidu li jkessaħ |
0.18KW |
|
Provvista tal-Enerġija |
3N 50Hz 380V |
|
Dimensjoni tal-Magni (LxWxH) |
2800x2500x1600mm |
|
Piż tal-Magni |
Madwar 5000Kg |
|
Preċiżjoni (Bars Standard) |
|
|
Roundness |
0.001mm |
|
Ċilindriċità |
0.0018mm |
|
Ħruxija |
Ra0.16μm |
Karatteristiċi
Kontroll tal-mikro-għalf
Kemm l-għalf minimu kif ukoll l-għalf tal-ilbies huma 0.001 mm, u jiżguraw li l-ammont ta 'materjal imneħħi f'pass wieħed ikun minimu u jaffettwa direttament id-devjazzjonijiet dimensjonali.
Adattabilità ta 'dijametru wiesa'
Jappoġġja dijametri tat-tħin minn 2 sa 60 mm u, flimkien ma 'aġġustament tal-veloċità tar-rota ta' gwida minn 10 sa 200 r/min, jippermetti tqabbil ta 'veloċità lineari aġġustabbli għal biċċiet tax-xogħol ta' dijametri differenti.
Aġġustament tal-angolu tal-kuntatt
Id-detentur tar-rota ta 'gwida jista' jiġi aġġustat fil-medda ta '-2 grad sa +5 grad vertikalment u -1 grad sa +3 grad orizzontalment, u b'hekk tinbidel id-direzzjoni tal-forza tal-biċċa tax-xogħol u l-komponent tal-għalf assjali.
Tkessiħ kontinwu u separazzjoni
Rata tal-fluss tal-likwidu li jkessaħ ta '50 L/min, flimkien ma' apparat ta 'separazzjoni manjetika, tikseb skambju tas-sħana fiż-żona tat-tħin u separazzjoni ta' laqx tat-tħin ferromanjetiku.
Applikazzjonijiet
Industrija tal-partijiet tal-karozzi:Użat għall-magni tad-dijametri ta 'barra ta' xaftijiet u labar biex jissodisfaw ir-rekwiżiti dimensjonali tal-assemblaġġ.
Industrija tal-manifattura tal-bearings:Użat għall-magni tad-dijametri ta 'barra tar-rombli u l-korsa biex jinfluwenzaw il-ġeometrija tal-kuntatt.
Industrija ġenerali tal-manifattura tal-makkinarju:Użat għall-magni tal-lott ta 'xaftijiet u raceways, li jippermettu li jiffurmaw għalf kontinwu.
Industrija tal-manifattura tal-partijiet u l-għodda standard:Użat għall-magni ta' partijiet ta' daqs żgħir-biex jissodisfaw rekwiżiti ta' daqs differenti.
